化学学院吴丁财教授团队首次报道一种坚固的全有机界面保护层

       2022年4月，化学学院吴丁财教授团队通过将多孔聚合物分子刷（聚(低聚(乙二醇)甲基丙烯酸甲酯)接枝（PEGDMA）、超交联聚(4-氯甲基苯乙烯)（xPCMS）纳米球（xPCMS-g-PEGMA）），与单离子导体锂化的Nafion（LN）合理集成，首次报道了一种坚固的全有机界面保护层，实现了高效、无枝晶的锂金属负极。可在10 mA cm^-2的超高电流密度下实现超过9100小时（>1年）的超长稳定循环，并在大面积容量（10 mAh cm^-2）下实现前所未有的可逆锂沉积/剥离（超过2800小时）。

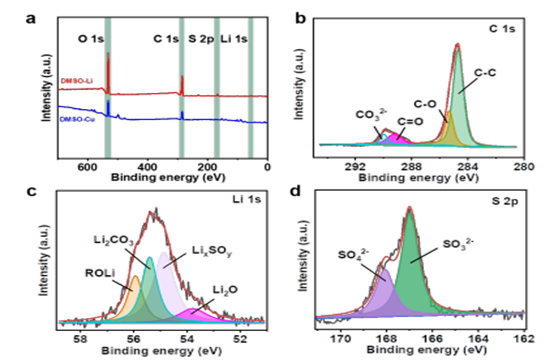

       应用测试中心光电子能谱仪，观察到使用的溶剂DMSO与金属锂之间发生副反应，证明溶剂对金属锂电极受保护并无贡献，印证了金属锂电极受到的保护来自xPCMS-g-PEGMA/LN保护层。本工作通过在多功能光电子能谱仪真空互联的手套箱中制样，利用惰性气氛转移仓进行传样，保证样品不暴露大气，从而获得样品表面的真实信息。

仪器设备：光电子能谱仪

文章题目：A robust all-organic protective layer towards ultrahigh-rate and large-capacity Li metal anodes

发表期刊：Nature Nanotechnology

原文链接：https://doi.org/10.1038/s41565-022-01107-2
