120kV透射电子显微镜（HT7800）

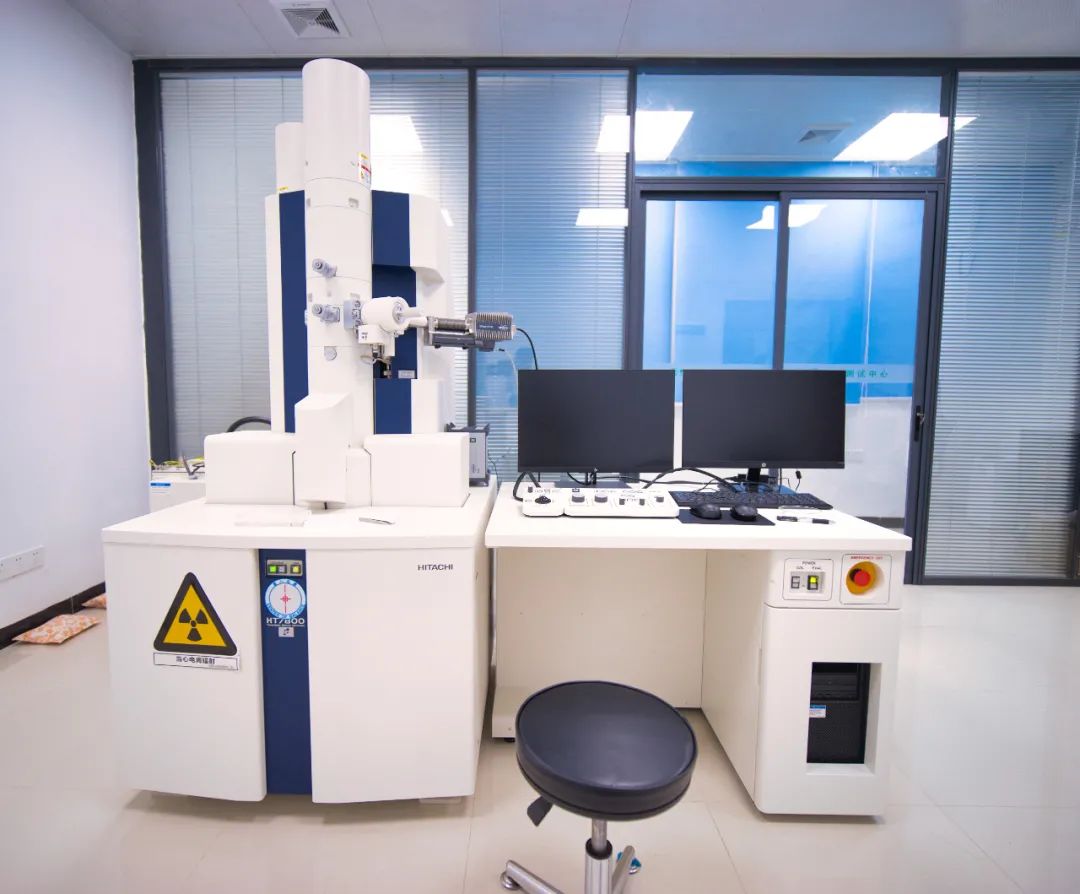

▲ 仪器型号：Hitachi HT7800

一、主要配置

LaB6电子枪

第二代双隙物镜，自动化功能

高速 CMOS 荧光屏相机

EDS能谱仪

二、性能指标

加速电压：20-120 kV

分辨率：0.204 nm@120 kV

样品杆最大倾斜角度：±70°，单、双倾样品杆及三维重构样品杆

放大倍数：高衬度模式（ HC）: X200～X200,000, 高分辨模式（HR）: X4,000～X600,000，低倍模式（LM）：X 50～×1,000

束斑尺寸：高衬度模式（HC）: 0.6～2.0 μm，高分辨模式（HR）：0.6～1.0 μm

三、主要功能

        1、图像观察：具有低剂量电子束照射，CMOS相机，有利于电子束辐照易损伤样品的观察和研究。该仪器采用日立公司独有的双隙物镜设计，兼顾低倍率与宽视野观察、高衬度与高分辨率观察，可根据待测样品种类和实验目的，选择不同的分析功能（模式），同时满足软材料、纳米材料和生命科学等领域用户对电镜的需求，且在高衬度模式（HC）下，衬度可提高28%；同时还可进行图像的三维重构采集，以获得样品的三维图像。

        2、元素分析：可对透射电镜样品进行定性、半定量的元素分析。

四、主要应用

        可满足生命医学科学领域的研究需求，主要应用于动植物组织、细胞、细菌、病毒与蛋白的微观形态观察，获得高质量图像数据，满足课题组对于动植物发育、代谢、环境毒理学、病理学与细胞自噬、凋亡、神经生物学的研究需要。也可应用于材料科学领域的研究需求。

五、制样说明

        1、常规超薄切片的透射电镜样品。可对组织，细胞，细菌，植物，病理样品制成的超薄切片进行观察和图像采集。

        2、负染样品观察，可对蛋白质，病毒，外泌体，细菌，藻类等样品制成的负染样品进行观察和分析。

        3、材料样品可视具体材料进行相应的透射电镜制样。

六、应用实例

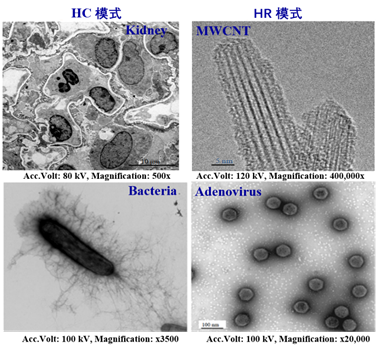

        1、生物样品

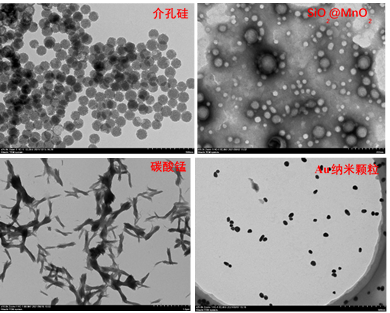

        2、材料样品

七、放置地点

南校园测试大楼122

八、联系人

郭琳娜老师、董鑫老师

020-84110195，tcwx@mail.sysu.edu.cn
