应用培训报名(2025年度第36期)| 聚焦离子束双束电子显微镜(FIB-SEM)(深圳校区)

发布人:张博琳

为更好服务校内师生使用电子显微镜设备,分析测试中心深圳校区拟于9月16日至9月17日开展聚焦离子束/电子束双束电子显微镜(FIB-SEM)的应用培训工作,欢迎校内师生报名参加。










一、培训安排



时间/

2025年9月16日~9月17日,9:30-17:00

地点 /

深圳校区东教学楼3栋114C

仪器型号 /

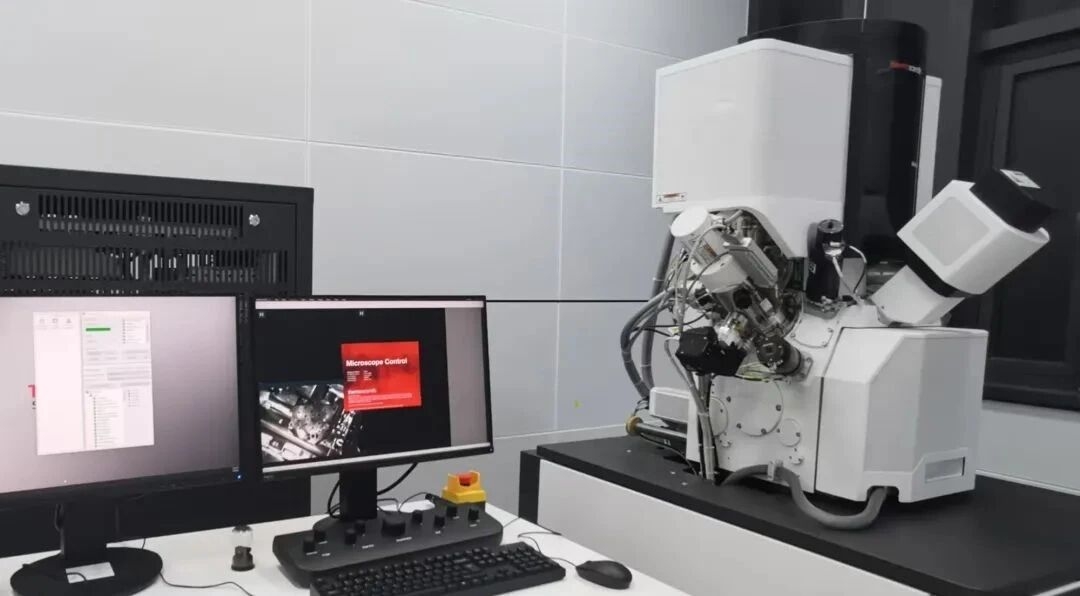

赛默飞Helios 5 CX

培训内容 /

FIB用于截面结构表征、透射样品制备、三维重构

人数 /

5人

报名方式 /

扫码报名,先到先得,企业微信通知报名结果。为保证培训效果,本次培训仅面向有FIB或TEM制样操作基础的师生,每课题组建议1人参加,暂不支持自带样品。

(报名二维码)



二、技术指标及配置




主要技术指标

1. 肖特基场发射电子枪,电子束分辨率:0.6 nm@15 kV

2. 液态Ga离子源,离子束分辨率:2.5 nm@30 kV

3. 图像分辨率:最高6144×4096像素

4. 样品台灵活度:XY范围110 mm,Z范围65 mm,可在水平面内360°连续旋转,倾斜范围-15°到+90°,最大样品尺寸110 mm

5. 配置舱室内和镜筒内的背散射和二次电子探测器(ETD、TLD、ABS、CBS)

6. 配置GIS气体沉积和Pt喷镀系统

7. 配置能量色散谱仪(EDS)



三、主要功能






1. 高精度微纳加工:利用液态镓(Ga)离子源,可实现2.5 nm分辨率的离子束刻蚀、沉积和修饰,适用于金属、半导体、电介质等材料的微纳结构加工。

2. 高质量TEM样品制备:支持定点TEM样品制备,通过离子束精确切割和减薄,可制备出厚度均匀、边缘平整的TEM样品,尤其适用于对特定区域进行高分辨率透射电镜分析。

3. 高分辨成像与分析:配备场发射电子枪,电子束分辨率可达0.6 nm@15 kV,支持二次电子、背散射电子成像,可实时观察离子束加工过程和样品微观形貌。

4. 集成能谱仪(EDS),可实现元素分析和三维重构,为材料的成分和结构研究提供全面数据。

5. 三维结构重构:通过离子束逐层刻蚀结合SEM成像,可构建高分辨率三维模型,适用于生物样品、电池材料、半导体芯片、催化剂等内部结构的三维解析。该设备广泛应用于材料科学、半导体制造、生物医学和能源催化等领域,是微纳加工和微观分析的重要工具。
