仪器试运行（珠海校区）| 离子减薄仪、样品切割研磨仪（精研一体机）、电解双喷仪

发布人：张博琳 发布日期：2025-05-25

       分析测试中心珠海校区分中心的场发射透射电子显微镜（TEM）主体部分已经开始试运行，同时分中心配备有四种TEM制样辅助设备，除已试运行的聚焦离子束扫描电镜FIB-SEM外，另有离子减薄仪、样品切割研磨仪（精研一体机）、电解双喷仪三台仪器可用于TEM制样或其他样品的制备。即日起至2025年6月22日，上述三台仪器进入试运行阶段，欢迎校内师生预约测试！



01

仪器信息

厂家型号：

Fischione 1051，Leica EM TXP和Struers TenuPol-5

放置地点：

珠海校区海琴5号楼负一层B123和一层103-8室


02

主要技术指标和功能

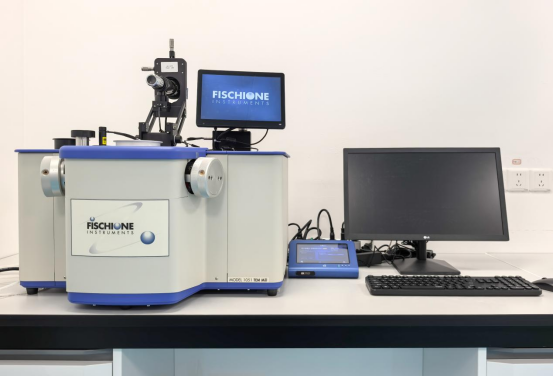

离子减薄仪 Fischione 1051





1. 离子枪：高性能True Focus 潘宁式电磁聚焦离子枪

2. 离子源：氩离子源

3. 离子枪调节范围：-15° ~ +10°

4. 离子束能量：0.1 ~ 10 keV

5. 束斑尺寸：300 μm到5 mm，可连续调节

6. 两级真空系统：无油机械泵和不低于80 L/s 涡轮分子泵

7. 液氮控温系统：温度控制范围 -170 ℃ ~ 室温，一次性加注液氮可最多持续降温18小时

8. 数字变焦CMOS光学观测系统：最高放大倍数1960倍

9. 样品台：可360度旋转，且可设置Rocking 模式进行摇摆

10. 触屏控制：配备10英寸LED触摸显示屏电脑控制，具备可视化操作界面，支持制样程序的编写和存储，每次使用可以调取之前保存过的程序

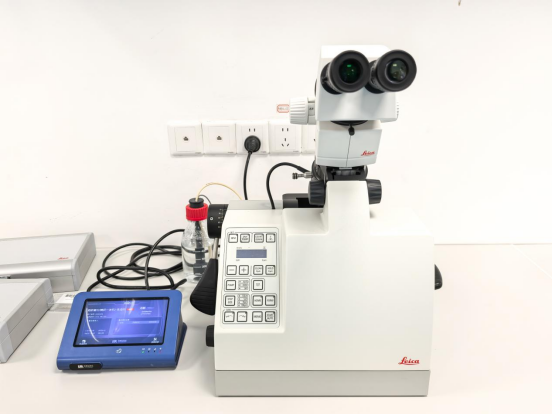

样品切割研磨仪（精研一体机）Leica EM TXP





1. 工具轴承转速：400 ~ 20000 rpm 可调

2. 冲钻直径：3 mm，为透射电镜样品提供钻孔

3. 工具前进步进：100 μm、10 μm、1 μm及0.5 μm可选

4. 切削速度：0.025 ~ 0.5 mm/s，具有自动磨抛功能

5. 观察系统：配立体显微镜对样品进行实时观察，LED环形光源照明

6. 定点修块抛光：锯、磨、铣削、抛光其他样品

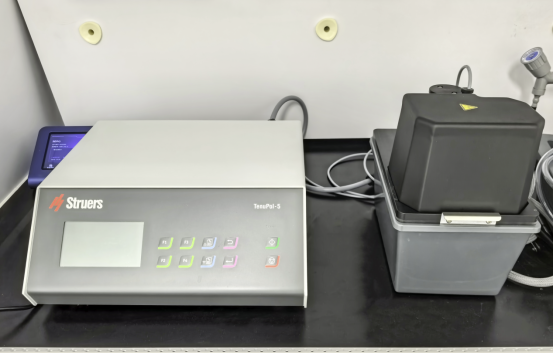

电解双喷仪 Struers TenuPol-5





1. 原始试样尺寸：3 mm直径，最大厚度 ≥ 0.5 mm

2. 样品夹：3 mm直径

3. 喷嘴组件：≥ 1 mm直径

4. 内置红外光电自动终止装置

5. 数字显示工作温度

6. 配备抛光磨薄装置



03

主要应用

1. 用于透射电镜TEM制样，制备极薄（通常 < 100 nm）的样品；

2. 减薄硬质材料（如陶瓷、金刚石、高温合金）或脆性材料（如玻璃、半导体）；

3. 消除机械抛光或切割过程中引入的表面应力、划痕或非晶层；

4. 锯、磨、铣削、抛光样品等其他功能。


04

预约方式

登录中山大学大型科研仪器开放共享平台

https://sharing.sysu.edu.cn/home

选择相应仪器点击“预约”

或者识别下方二维码进行预约





05

联系和交流

1. 咨询、送样、申请自主操作培训和考核请企业微信联系汤敏老师，邮箱：tangm57@mail.sysu.edu.cn；

2. 上述仪器和透射电镜设有同一个专属 QQ 群（群号：643452867），群内将发布相关仪器通知、培训信息和学习资料等，欢迎校内师生入群交流。
